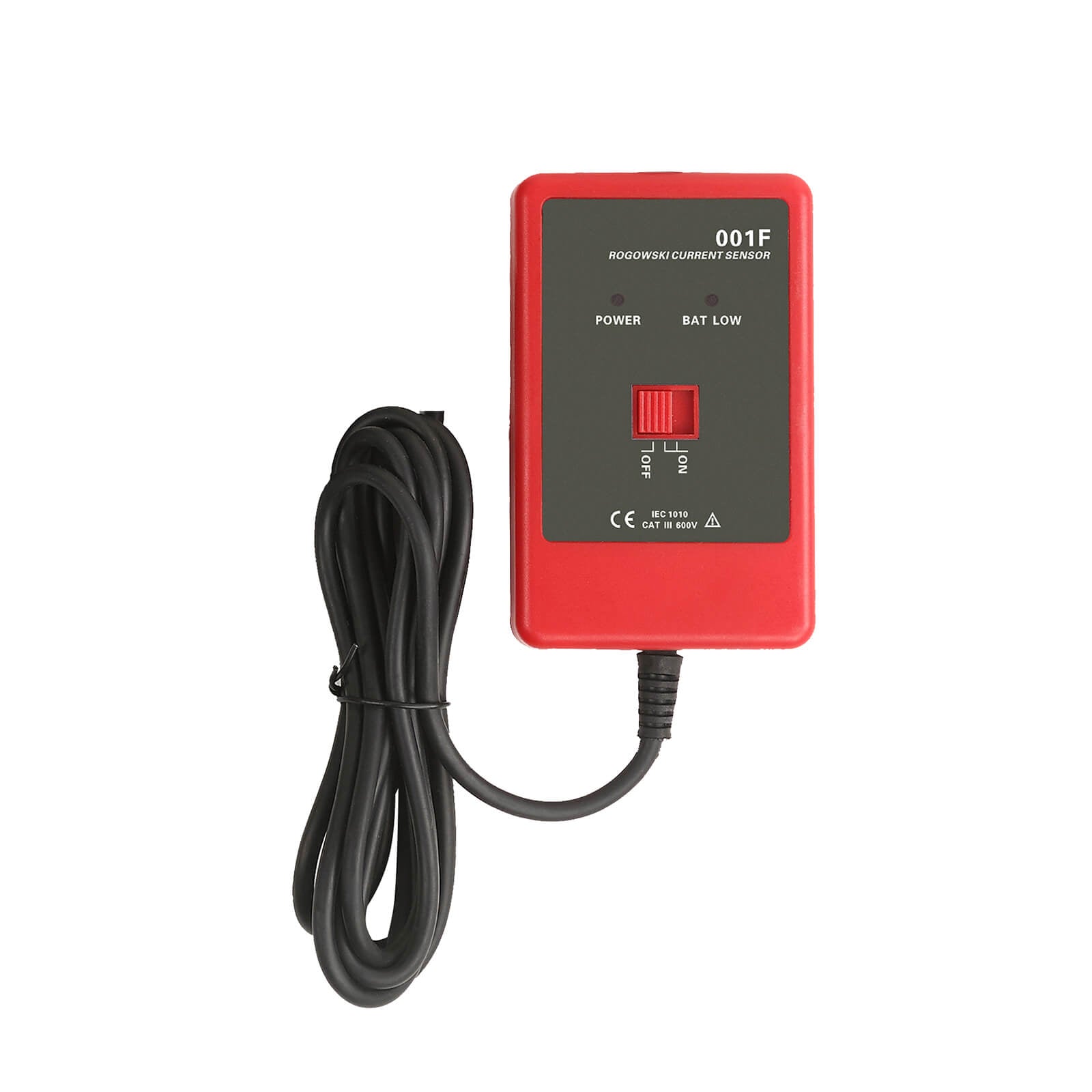

EITAI001F ローゴスキーフレキシブル電流プローブインテグレータ

EITAI001F ローゴスキーフレキシブル電流プローブインテグレータ

$0.00 $55.00

EITAI001F ローゴスキーフレキシブル電流プローブインテグレータ

$0.00 $55.00
出力インターフェース: BNCプラグ
EITAI001Fフレキシブルコイルセンサーインテグレーターは、ロックウェルコイル電流センサー、ロッシュコイルセンサー、フレキシブル電流クランプ、落雷電流センサーとしても知られており、電流、高次高調波電流(最大400倍)、複雑な波形電流、過渡突入電流、位相、電力量、電力、力率などの検出に使用されます。インテグレーターを装備することで、電力品質アナライザー、高調波アナライザー、電力パラメーターレコーダー、位相検出アナライザー、産業制御装置、オシロスコープ、高精度デジタルマルチメーター、過渡衝撃レコーダー、分散測定システム、保護システムなどの他の試験装置に、より簡単に統合できます。

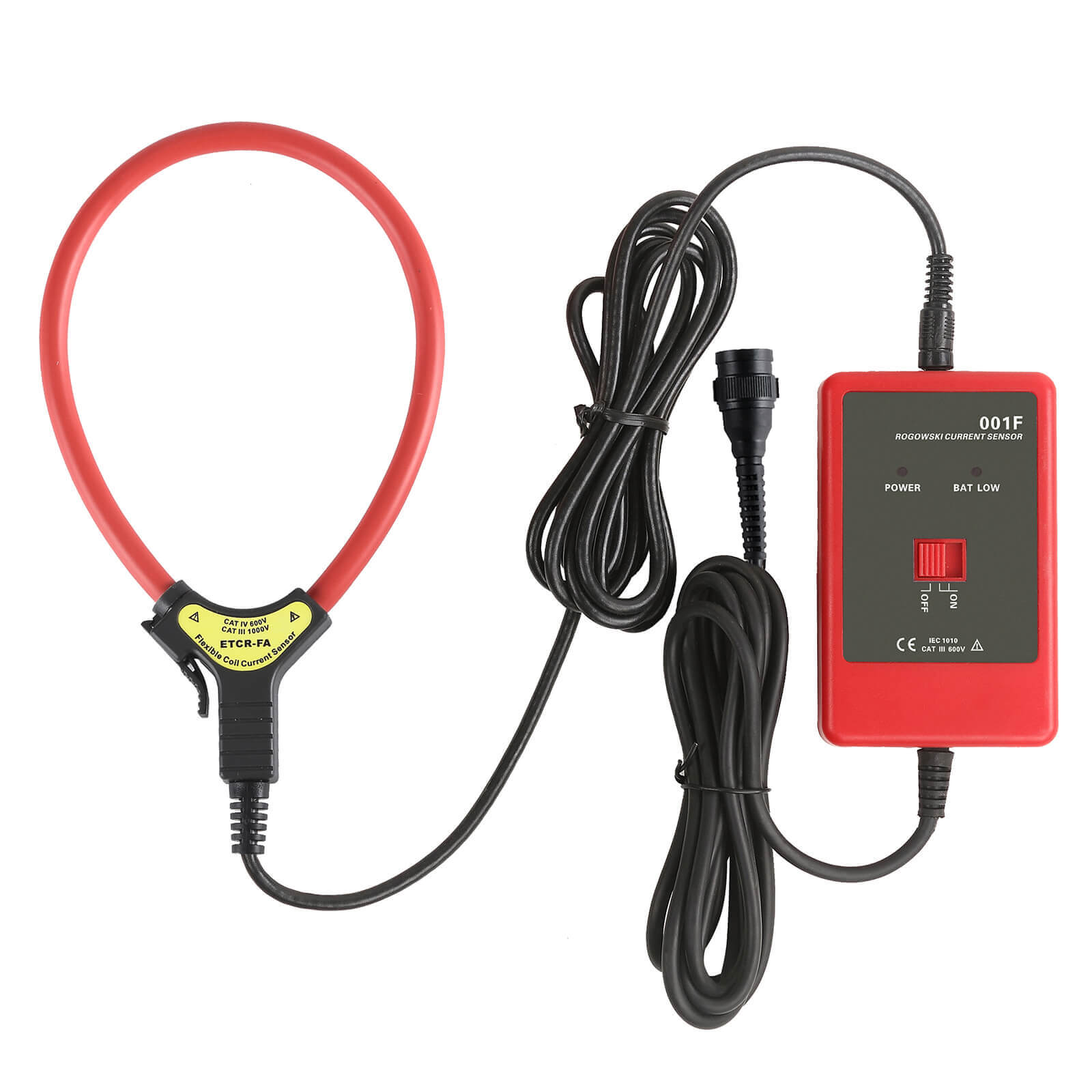

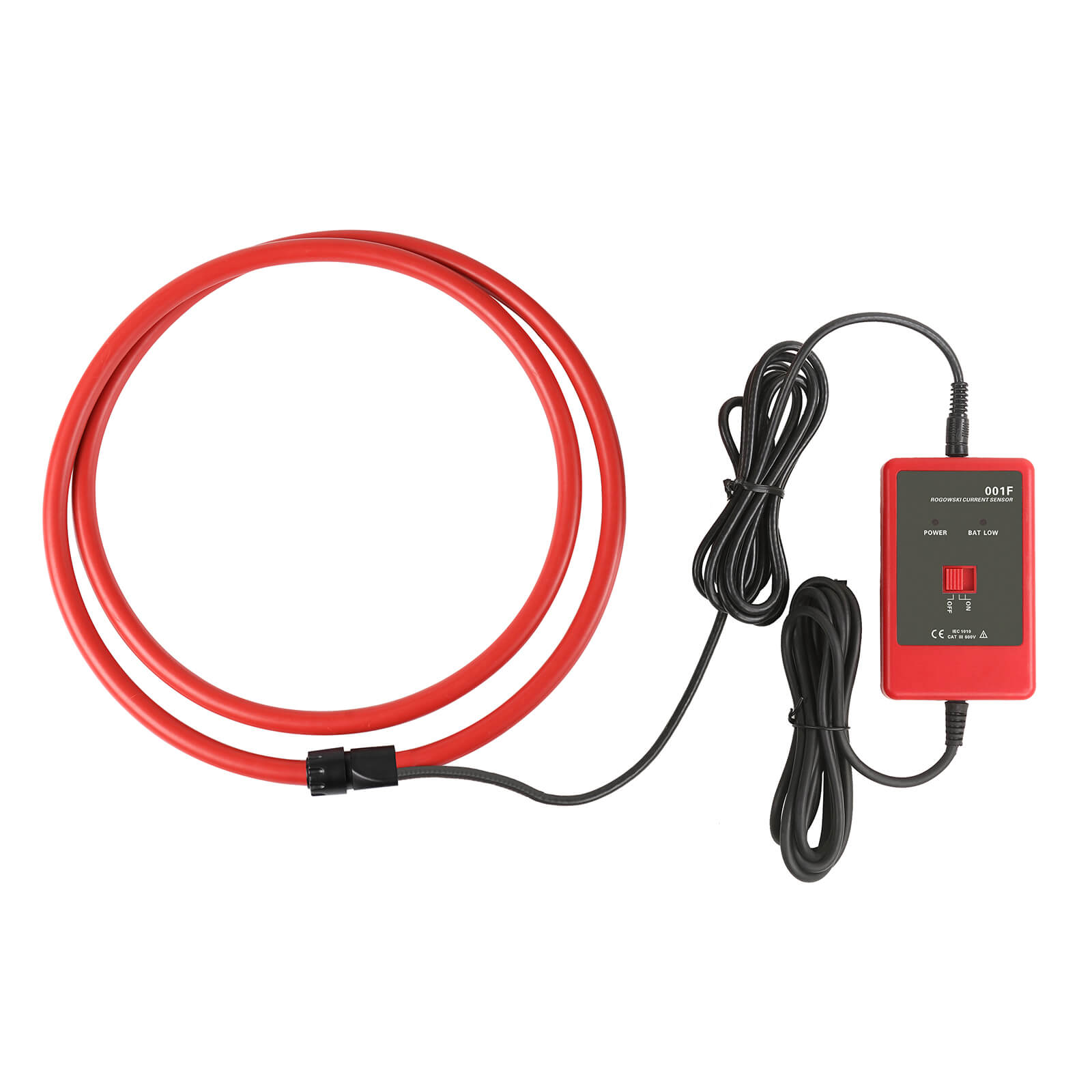

EITAI001Fフレキシブルコイルセンサーインテグレーターは、インテグレーターとコイルで構成されており、インテグレーターはFAおよびFBコイルと組み合わせることができます。コイル部分は露出した金属導体がなく、非接触測定で安全かつ信頼性があります。小型、軽量、洗練された外観、柔軟性に優れ、狭い環境や配線が密集した場所に適しています。広い測定範囲、高精度、高い信頼性、広い応答周波数帯域を備え、ユーザーはニーズに応じてコイルの長さをカスタマイズできます。電力、通信、気象、鉄道、油田、建設、計測、科学研究および教育機関、鉱工業企業など、幅広い分野で利用されています。特に、リレー保護、SCR整流器、周波数変換速度制御、半導体スイッチング、電力電子変換装置、アーク溶接など、信号歪みが大きい産業環境に最適です。
  1. 分離型インテグレーターは、様々な仕様のフレキシブルコイルを装備でき、柔軟で便利で、多様なニーズに対応します。
  2. 非接触測定で安全かつ信頼性があります。測定範囲が広く、精度が高く、信頼性が高く、応答周波数帯域が広いです。
  3. インテグレーターは小型軽量で、フレキシブルコイルは柔らかく柔軟性があります。狭い環境や配線が密集した場所、または大型または不規則な形状の導体の電流測定に適しています。
  4. コイルの直径と長さは、お客様の要件に応じてカスタマイズできます。
  5. インターフェース: 入力: 3.5mmオーディオプラグ、出力: BNCプラグ (オプション)。
  6. 適用対象: EITAI-FA FBシリーズACフレキシブルコイル電流センサー

*EITAI-FA/EITAI-FB電流プローブの動作には、EITAI001Fインテグレーターの使用が必要です。能力があれば、特定のニーズに合わせて独自のインテグレーターをカスタマイズして自作することも可能です。

EITAI001F Integrator Technical Specifications

Power SupplyZinc-manganese dry battery 6F22 9VDC
Current RangeAC 0A-6000A
Resolution10mA
Accuracy Level±1%FS (50Hz/60Hz; 23℃±2℃, below 70%RH, the wire is in the center of the coil)
Signal OutputFull-scale corresponding outputAC 0-1V
Phase Error≤1°(50Hz/60Hz;23℃±2℃)
Electric Field InterferenceNo hysteresis effect, not disturbed by external electric field
Wire PositionThe wire under test is in the center of the coil, and the influence of the position error is ≤±0.5%FS
Current Frequency45Hz-70Hz (measured current frequency)
Response Frequency0.1Hz-1MHz
Line VoltageLine test below AC 600V
Integrator Size103mm×65mm×26mm
Integrator Weight205g
Insulation StrengthAC 2000V/rms (both ends of the coil after unlocking and unfolding)
Suitable Safety StandardCAT IV 600V, CAT Ⅲ 1000V
Working Temperature & Humidity-20℃-50℃; below 80%rh
Storage Temperature & Humidity-10℃-60℃; below 70%rh
Flexible Sensor Integrator1 PCS
Warranty Card / Qualification Certificate1 SET
Product ModelClamp Jaw SizeCurrent Range
EITAI008 SeriesΦ8 mm/Φ14 mm/17mm×18mmAC 0.0mA-20A/100A
EITAI016 SeriesΦ16mm/25mm×30mm/35mm×40mm/Φ68mm/80mm×80mmAC 0.00mA-20A/30A/40A/60A
EITAI030A Series25mm×30mm/35mm×40mm/Φ68mm/80mm×80mmAC 0mA-300A/500A/800A/1000A
EITAI050 SeriesΦ50mm/Φ70mmAC 0mA-600A/1000A
EITAI007AD Series

Φ7mm/16mm×18mm/25mm×30mm/

30mm×35mm/Φ68mm

AC/DC 0mA-100mA/50.0A/1000A/1500A
EITAI030D25mm×30mmDC 0.1mA-100mA
EITAI010K SeriesΦ10mm/Φ25mm/Φ25mm/Φ40mm/Φ80mmAC 0.00mA-20A/30A/60A
EITAI010KD SeriesΦ10mm/Φ25mmDC 0.0mA-100mA
EITAI022KU SeriesΦ22mm/Φ45mm/80mm×21mm/Φ90mmAC 0uA-10A(Solution: 1uA)
EITAI082K Series80×26mm/85×20mmAC 0.00mA-60A
EITAI-FA-FBΦ50mm/Φ100mm/Φ200mm/Φ300mm/Φ500mmAC 0A-6000A
EITAI002F (with Integral)Φ50mm/Φ100mm/Φ200mmAC 0A-6000A
